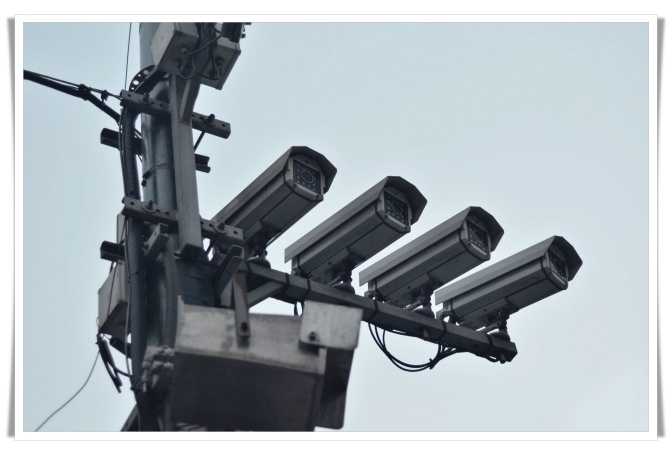

여러 현장에 있는 CCTV를 KT를 거쳐서 통합관제에서 CCTV로 볼때 화면이 끊어지거나 송출이 안되는 원인

현장에 있는 CCTV 영상을 KT 통신망(전용선 또는 일반 인터넷)을 거쳐 통합관제센터에서 볼 때, 화면이 끊어지거나 아예 송출되지 않는 원인은 네트워크 대역폭 부족, 현장 및 관제실 장비 오류, IP 설정 충돌이 가장 주요한 원인입니다. [1, 2]

각 구간 및 장비별로 발생할 수 있는 구체적인 원인과 점검 사항을 정리해 드립니다.

---

1. 🌐 KT 통신망 및 네트워크 문제 (가장 빈번한 원인)

• 네트워크 대역폭(Bandwidth) 부족:
  • 현장의 카메라 해상도(예: 4K, 500만 화소)와 프레임(FPS) 설정이 너무 높으면 송출 데이터량이 급증합니다.
  • KT 회선의 업로드(Upload) 속도가 데이터량을 감당하지 못하면 화면이 뚝뚝 끊기거나 버퍼링이 발생합니다. [1, 2]
• 패킷 손실(Packet Loss) 및 품질 저하:
  • KT 모뎀, 광중계기, 또는 현장 라우터의 일시적인 과부하로 인해 영상 데이터(패킷)가 유실되면 화면 깨짐(깨진 픽셀)이나 순간적인 끊김이 생깁니다. [1, 2]
• 통신 회선(IP) 및 보안 설정 오류:
  • 현장 카메라의 고정 IP가 변경되었거나, 네트워크 내 다른 장비와 IP 충돌이 일어난 경우 통신이 완전히 차단되어 송출이 안 됩니다.
  • 통합관제센터 내부의 방화벽(Firewall) 정책이나 KT의 포트 포워딩(Port Forwarding) 설정이 풀려 영상 프로토콜(RTSP 등)이 차단되었을 수 있습니다. [1, 2, 3, 4]

2. 🏗️ 1번 현장(Camera 단)의 문제

• 현장 스위칭 허브 및 PoE 전원 불안정:
  • 카메라에 전원과 데이터를 동시에 공급하는 PoE(Power over Ethernet) 스위치 허브의 전력 공급 능력이 부족하면 카메라가 켜졌다 꺼지기를 반복하며 영상이 끊깁니다.
  • 야간에는 카메라의 적외선(IR) LED가 켜지면서 전력 소비량이 급증하므로, 특히 밤에만 끊긴다면 100% 전원 부족 문제입니다. [1, 2, 3, 4, 5]
• 케이블 및 물리적 연결 불량:
  • 현장 카메라와 모뎀을 연결하는 UTP 랜선이 노후화되거나, 커넥터(RJ-45) 접촉 불량, 또는 100m 이상의 장거리 배선으로 인해 신호가 감쇄된 경우입니다. [1, 2]
• 카메라 장비 과부하 및 펌웨어 오류:
  • 카메라 내부 프로세서가 장시간 구동으로 과열되거나 렉(Freeze)이 걸려 전송을 멈추는 현상입니다. [1, 2]

3. 🖥️ 통합관제센터(Center 단)의 문제

• VMS(영상관제 소프트웨어) 및 수신 서버 과부하:
  • 관제센터에서 수많은 CCTV 영상을 동시에 처리하다 보니 수신 서버(디코더)나 VMS의 CPU/메모리 점유율이 100%에 도달해 화면을 제때 표출하지 못하는 경우입니다. [1, 2]
• NVR/저장장치 처리량 초과:
  • 영상을 녹화하는 NVR 또는 스토리지의 쓰기 속도가 밀리면서 라이브(실시간) 화면까지 지연을 유발할 수 있습니다. [1]

---

🛠️ 장애 해결을 위한 추천 점검 순서

1. 핑(Ping) 테스트: 관제센터 PC에서 1번 현장 카메라 및 모뎀의 IP로 ping -t 명령어를 날려 응답이 끊기거나(Time out) 지연 시간(ms)이 요동치는지 확인합니다. [1, 2]
2. 해상도 및 비트레이트 낮추기: 카메라 웹 설정 페이지에 접속하여 영상 화질(Bitrate)이나 프레임을 한 단계 낮춘 후 끊김이 사라지는지 확인합니다 (이때 해결된다면 회선 대역폭 부족입니다). [1]
3. 현장 장비 재부팅: 현장의 KT 모뎀, PoE 허브, CCTV 카메라를 순서대로 재부팅하여 일시적인 렉을 해소합니다. [1, 2]

핑테스트

cmd

[ ping ip주소 -t ] 명령어 입력 후 엔터
